تتكون وحدة إمداد الطاقة من مرحلة الإدخال، ومرحلة PFC، ومرحلة DC/DC، ودائرة التحكم. تشتمل مرحلة الإدخال على دائرة حماية من زيادة التيار، ودائرة EMC، ودائرة بدء التشغيل الناعم، وما إلى ذلك. تساعد هذه الدوائر على تلبية معيار EMC القياسي EN55032 وما إلى ذلك. توفر مرحلة DC/DC جهد الخرج المطلوب. تقوم دائرة التحكم بالعديد من الوظائف مثل التحكم في الحلقة OVP، OLP، OTP.
يتم وصف وظائف المكونات الرئيسية على النحو التالي:
مقوم الإدخال G2
EC8- مكثف الإدخال
Q1- موسفت PFC
D9- ثنائي خرج PFC
مكثف خرج PFC EC8
Q2&Q3- موسفت DC/DC
س4 و س6- مقومات متزامنة لمخرجات التيار المستمر/التيار المستمر
مكثف الإخراج EC1
زوج اختياري معزول U للتحكم في التغذية الراجعة
إدخال
نطاق جهد الإدخال: 90 فولت تيار متردد إلى 264 فولت تيار متردد
نطاق الجهد الطبيعي: 100 فولت تيار متردد إلى 240 فولت تيار متردد
نطاق التردد: 47 هرتز - 63 هرتز
الحد الأقصى لتيار التيار المتردد الداخل: 2 أمبير
تيار الاندفاع (الحالة الباردة): ذروة 80Atyp عند 220 فولت تيار متردد
الكفاءة (الحمل الكامل): 88% عند 220 فولت تيار متردد
تيار التسرب: أقل من 1.0 مللي أمبير، عند مدخل 220 فولت تيار متردد
قوة الخرج العادية: 105 واط
فتيل الإدخال: T3.15A L/250Vac
معامل القدرة:>0.95 عند الحمل الكامل عند مدخل 220 فولت تيار متردد
الناتج
جهد الخرج: +4.2 فولت
التنظيم: ±5%
الحد الأدنى الحالي: OA
التصنيف الحالي : 25A
مواصفات التنزيل:

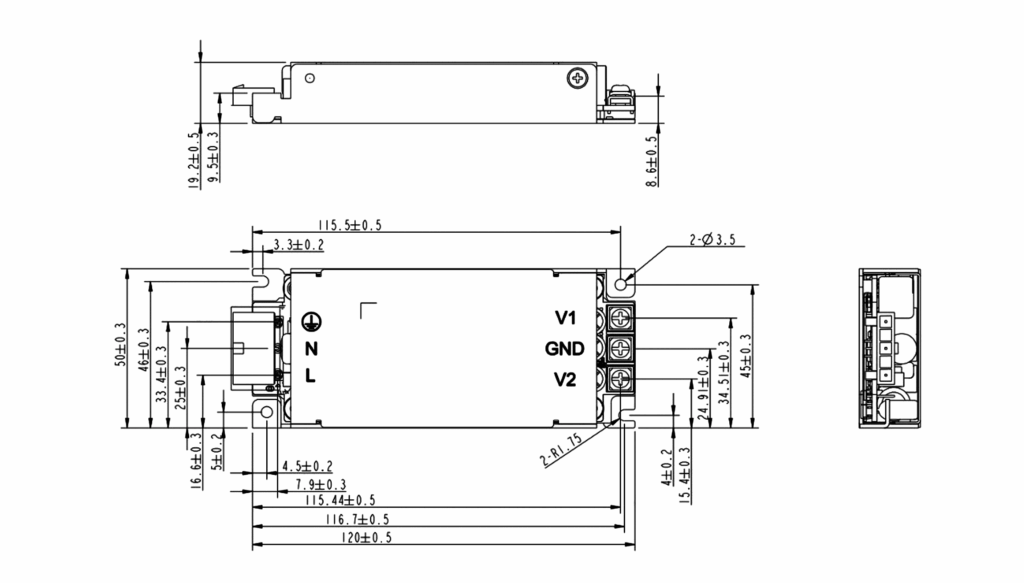

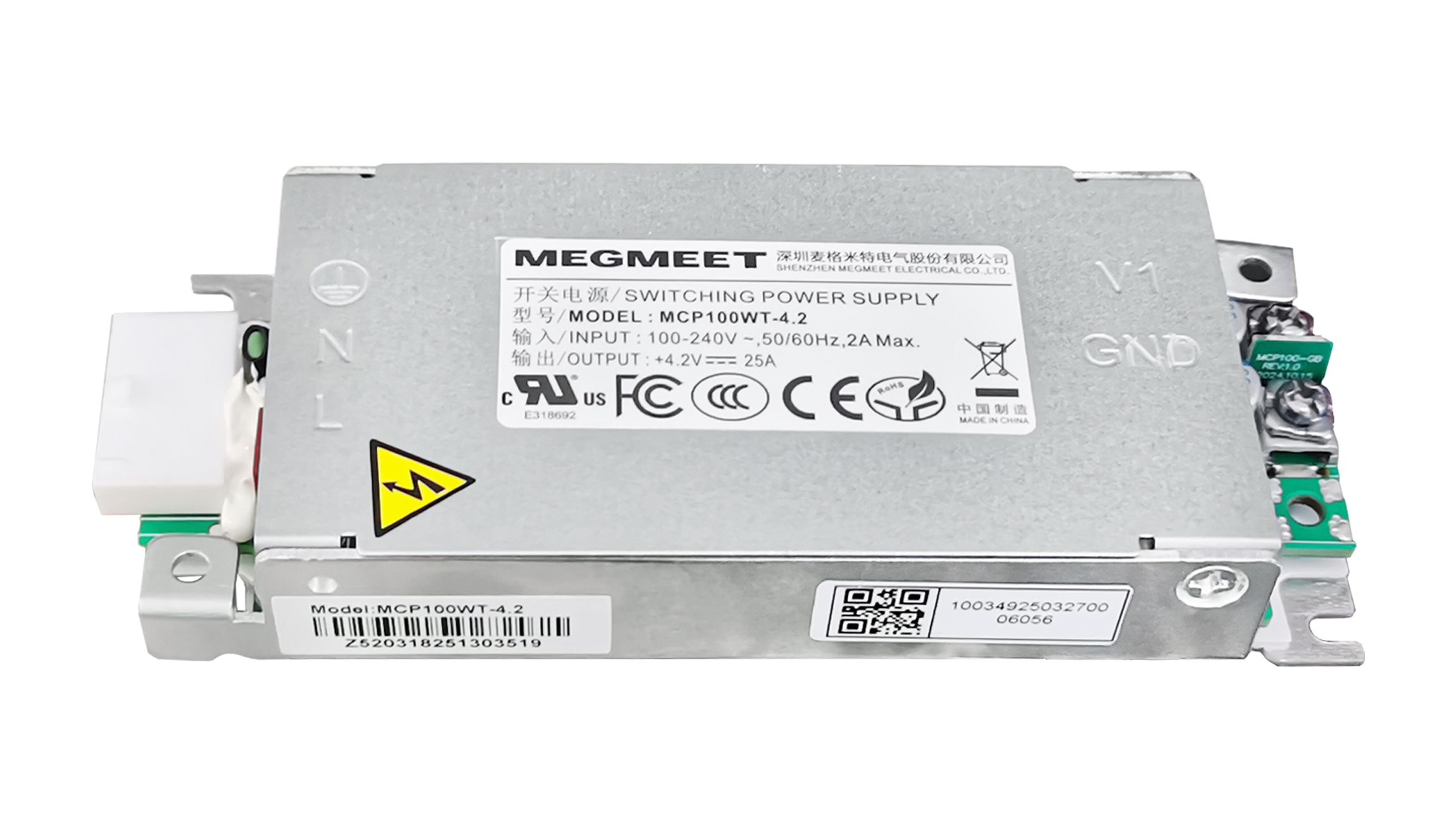

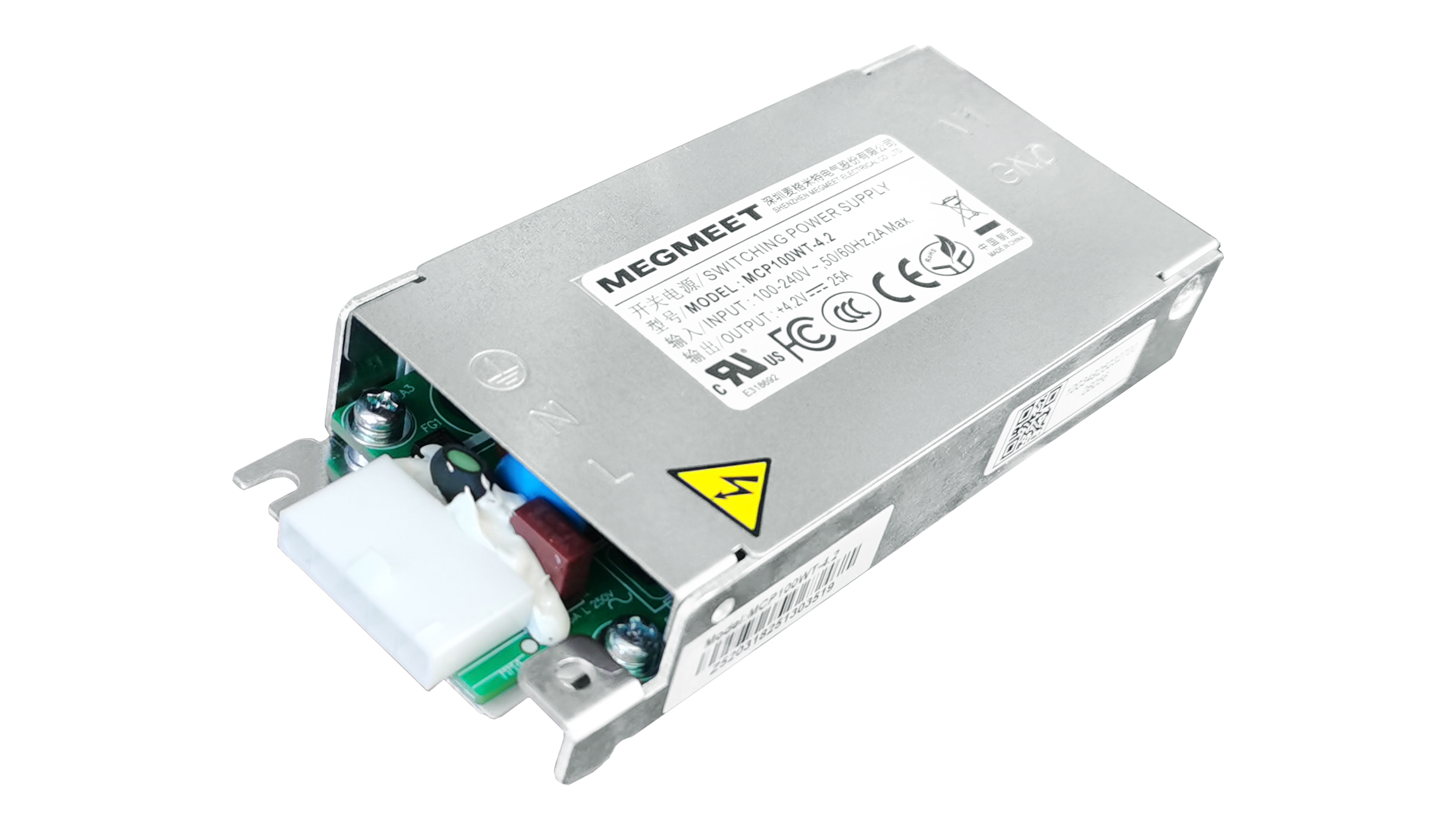

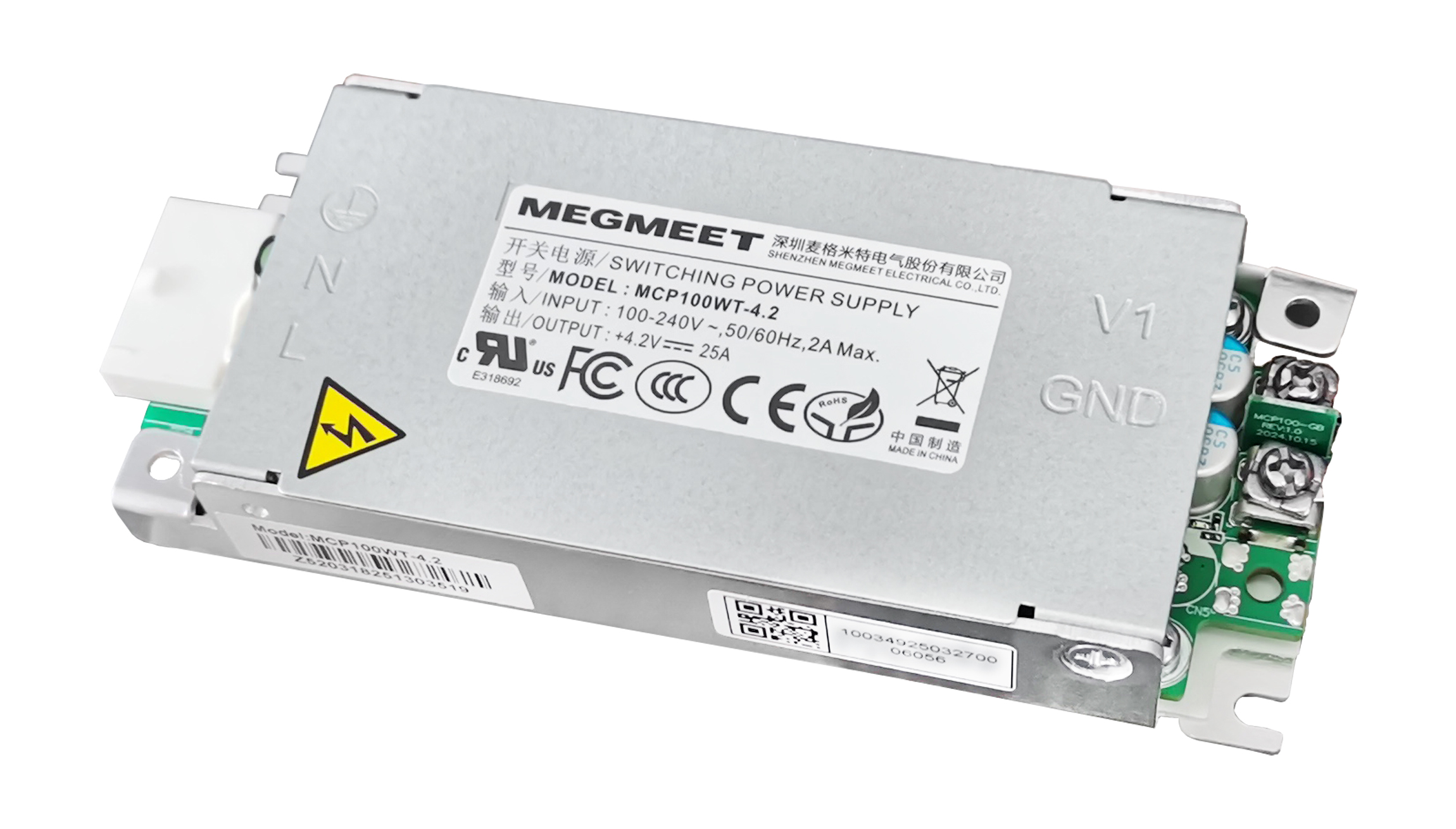

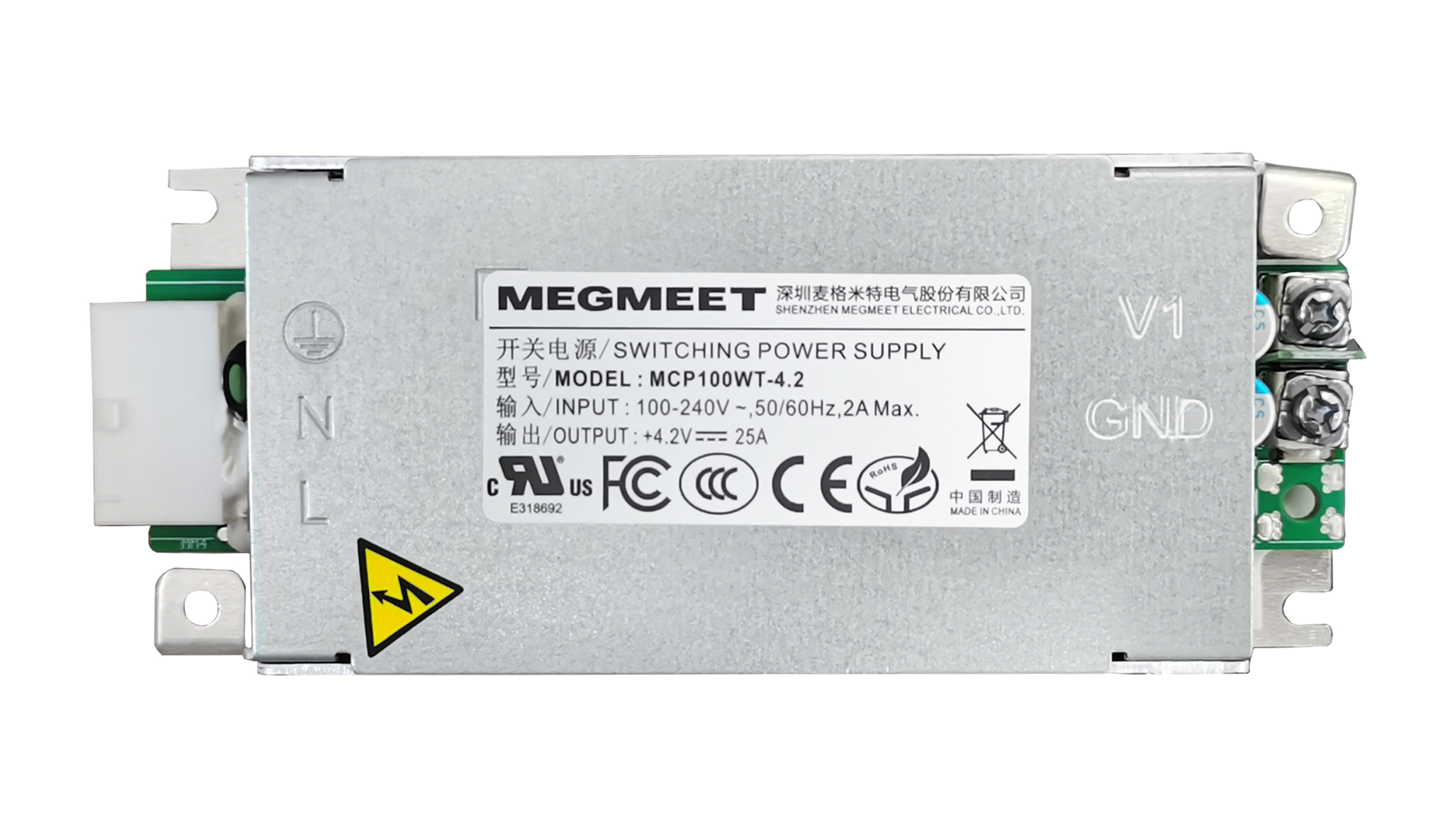

مواصفات مصدر الطاقة لشاشة LED MCP100WT من Megmeet
